Skip to content Skip to footer
40CrMnMoS 8-6 / AISI: P20+S

1.2312

Parlaklık ve yüzey kalitesinin hassas olmadığı plastik kalıp uygulamalarında çekirdek olarak kullanılabilir. Yaygın olarak, plastik ve metal enjeksiyon kalıp sistemlerinde Kalıp hamili olarak kullanılır. İçeriğinde bulunan kükürt elementi malzemeye kolay işlenebilirlik özelliği sağlar. Başta asit yoluyla olmak üzere desenleme için uygun değildir.

1.2312 Kimyasal Bileşenleri

Kimyasal Bileşim (%)CMnCrMoS
% Ortalama0,401,501,900,200,10
DIN Analizi0,35-0,451,30-1,601,80-2,000,15-0,250,05-0,10



Isıl İletkenlik ( W/ m.K )100°C200°C300°C
39,840,439,0

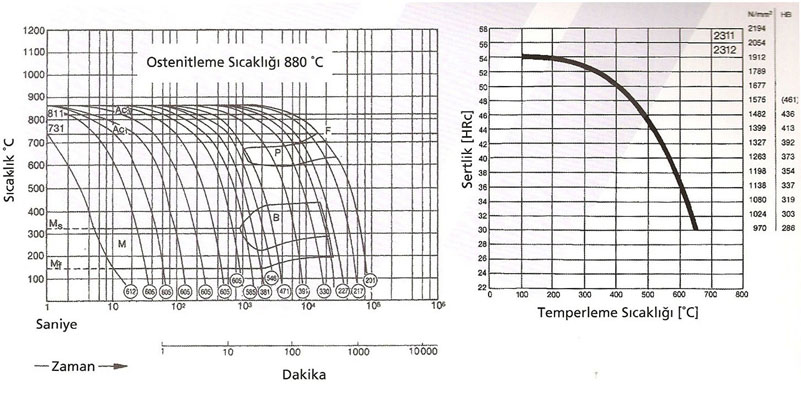

ISIL İŞLEM VERİLERİ
 Sıcaklık(°C)Süre (Saat)Soğutma Ortamı
Yumuşatma Tavlaması700-7502-5*Fırında
Gerilim Giderme550-6502*Fırında
Sertleştirme830-870Yağ, sıcak banyo 180-220°C
Temperleme600-680Her 20 mm için 1saatHava

*Kesite bağlı olarak değişen zaman aralığı.
